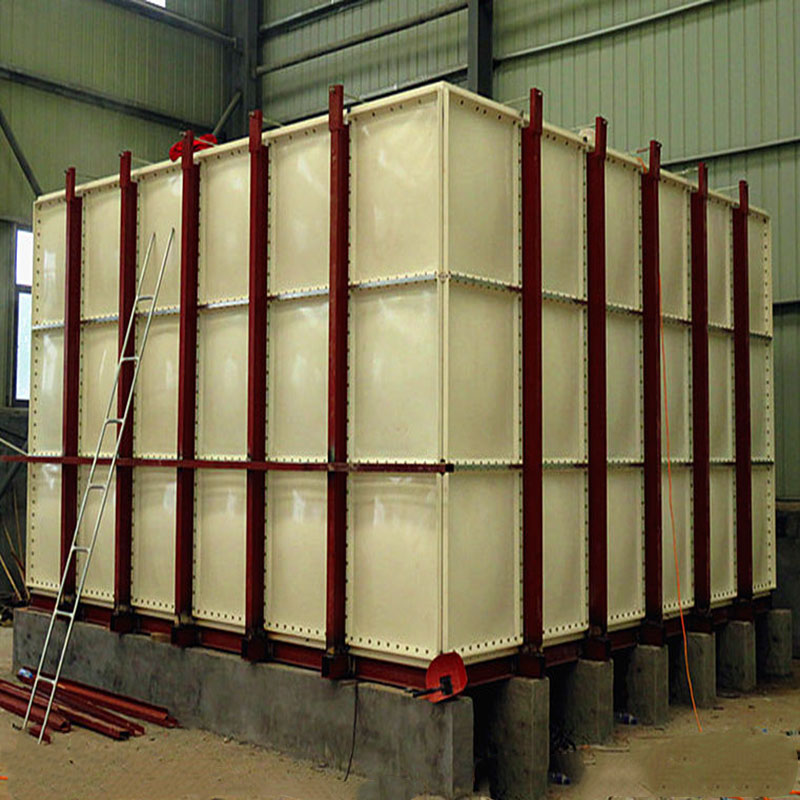

生產(chǎn)廠家生產(chǎn)出來(lái)的玻璃鋼水箱質(zhì)量的好壞取決于三個(gè)方面
一是樹脂含量對(duì)玻璃鋼水箱功能也有影響，一般樹脂含量為20%-35%，這和成型方法、增強(qiáng)資料種類有關(guān)。例如，環(huán)繞和模壓成型，樹脂含量偏低，而手糊成型、樹脂含量則稍高。強(qiáng)度層樹脂含量稍低，一般可在25%-40%之間；耐腐蝕、防滲層樹脂含量較高，一般要超越50%用玻璃布作增強(qiáng)資料，樹脂含量低于用玻璃氈。
 二是，玻璃纖維是決議玻璃鋼消防水箱質(zhì)量的承力，它不只能夠進(jìn)步玻璃鋼的強(qiáng)度和彈性模量，并且能夠削減縮短變形，進(jìn)步熱變形溫度和低溫沖擊強(qiáng)度等。例如306#聚酯樹脂澆鑄體，在參加50%的玻璃布后。拉伸強(qiáng)度可由50MPa進(jìn)步到200MPa，拉伸模量可由3.9GPa進(jìn)步到14GPa.
    眾所周知，玻璃纖維是一種圓柱狀玻璃，外表也象玻璃那樣光滑，并且外表還常牢固地吸附著一層薄的水膜，這當(dāng)然要影響玻璃纖維和樹脂的粘接功能。尤其是玻璃纖維在拉絲紡織過(guò)程中，為了到達(dá)集束、光滑、消除靜電等意圖，常涂上一層滋潤(rùn)劑，這種滋潤(rùn)劑多數(shù)是白臘類物質(zhì)，它們存留在玻璃纖維外表上，對(duì)合成樹脂與玻璃纖維起阻隔效果，阻礙兩者粘接。可見界面臨玻璃鋼的功能影響很大。
